Projet Formation EPANET - Conception et Dimensionnement d’un Réseau de distribution d’Eau

Admin



Conception et Dimensionnement d’un Réseau de distribution d’Eau
Conception et Dimensionnement d’un Réseau de distribution d’Eau

Le présent projet porte sur la conception et le dimensionnement complet et détaillé d’un réseau de distribution d’eau complexe.

Téléchargez sur le lien ci-dessous le projet détaillé et détails des travaux à effectuer.

Cliquez ici pour télécharger.


NB: Votre travail est à remettre via mail à l’adresse f2cadacademy@gmail.com dans un dossier compressé contenant votre rapport d’étude et fichier Epanet de votre simulation.

Nommé le dossier comme EPANET-ProjetTouma_VotreNometPrenom. À titre d’exemple :  EPANET-ProjetTouma_CoulibalyCharles.


BONNE CHANCE


jeudi 17 décembre 2020

Exercice de synthèse II – Formation Métré

Admin

Soit un local d’une concession (voir les détails du plan 2D et la coupe sur le schéma ci-dessous).

Les éléments en béton armé sont pochés en noir sur les plans.

La fondation en moellons sur béton de propreté

Chainage inférieur de 40x20 en BA

Poteaux 20x20 au-dessus du chaînage inférieur en BA

Chainage supérieure au-dessus de 20x20 en BA

Dalle pleine de 10cm d’épaisseur en béton armé

Mur en agglos de 20 cm d’épaisseur

Enduit

- .Mortier de ciment à l’intérieur sur murs et plafond

- Mortier bâtard à l’extérieur y compris dessus et retombée nez acrotère.

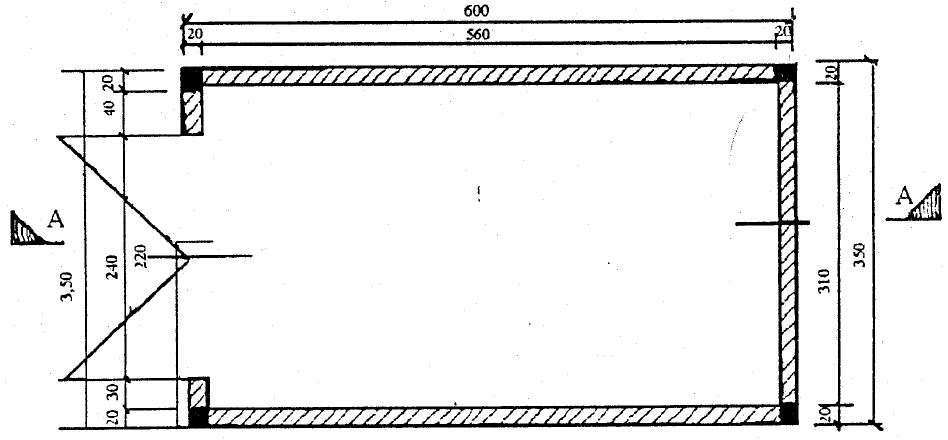

Schéma ex2 – VUE EN PLAN

Schéma ex2 – COUPE A-A


Travail demandé:
ETUDE D’AVANT METRE

1- Le volume de terrassement (Déblais et Remblai)

2- La quantité de béton de propreté.

3- La quantité de maçonnerie de moellons (Volume)

4- La quantité totale de volume du béton armé.

Vous pouvez détailler d’abord comme :

a- BA pour Chainages inférieurs

b- BA pour Poteaux

c- BA pour Chainages supérieurs

d- BA pour dalle supérieure en BA

e- BA pur acrotère

5- La quantité de la maçonnerie en agglo (surfacique)

6- La quantité d’enduit intérieur

7- La quantité d’enduit extérieur

Document à remettre

Le fichier Excel (xls) de vos calculs, à transmettre via mail à l'adresse f2cadacademy@gmail.com

Nommer de préférence le fichier en utilisant le format ex2_metre_votre nom & prénom (exemple : ex2_metre_Abdou Julien)

BONNE CHANCE
