Formation Archicad-bases - Exercice de synthèse 4

Exercice de synthèse 4 - Modéliser une structure en treillis

Le Projet

Monsieur F2 vient d’acquérir un terrain de 450 m2 (15m x 30 m)sur lequel il souhaite construire un garage industriel.
Il à retrouvé dans ses recherches, ce modèle de charpente pour garage industriel qui l'as beaucoup intéréssé et fait le choix de celui-ci.
Cependant, il souhaite avoir une projection en 3D de son future garage, avec ce modèle de charpente. Pour cela il vous confie cette tache de modéliser son garage industriel en 3D.

Travail à faire

Inspirez du dessin DWG du plan 2D de la ferme et des renseignements techniques données ci-dessous pour modéliser dans le logiciel ArchiCAD, la structure porteuse de ce hangar agricole, (Fermes, Poteaux, Pannes).
Télécharger le plan DWG de la ferme

Renseignements techniques

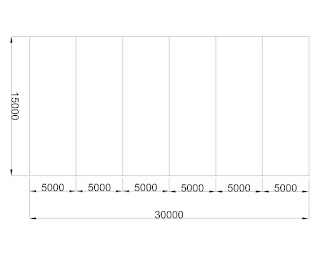

Largeur du bâtiment: 15 m (Mesuré aux extrémités de la ferme)
Longueur du bâtiment: 30m (soit 06 travées de 5m)

Poteaux:
Section: 35cm x 35cm
Forme: Circulaires, en béton armé
Hauteur: 7 m
Entraxe des poteaux : 5m

Fermes:
Section des arbaletriers et entraits: 15 x 25 cm2
Section des fiches et contrefiches:  10 x15 cm2
Entraxe des fermes : 5m

Pannes:
Section: 10 x 20 cm2
Entraxe des pannes: 1.3m

Document à remettre

Le fichier .pln (format fichier ArchiCAD), du model 3D renommé sous le nom AC_Perfectionnement_Exo4_Votre Nom et envoyé à l'adresse f2cadacademy@gmail.com.

BONNE MODÉLISATION.!
